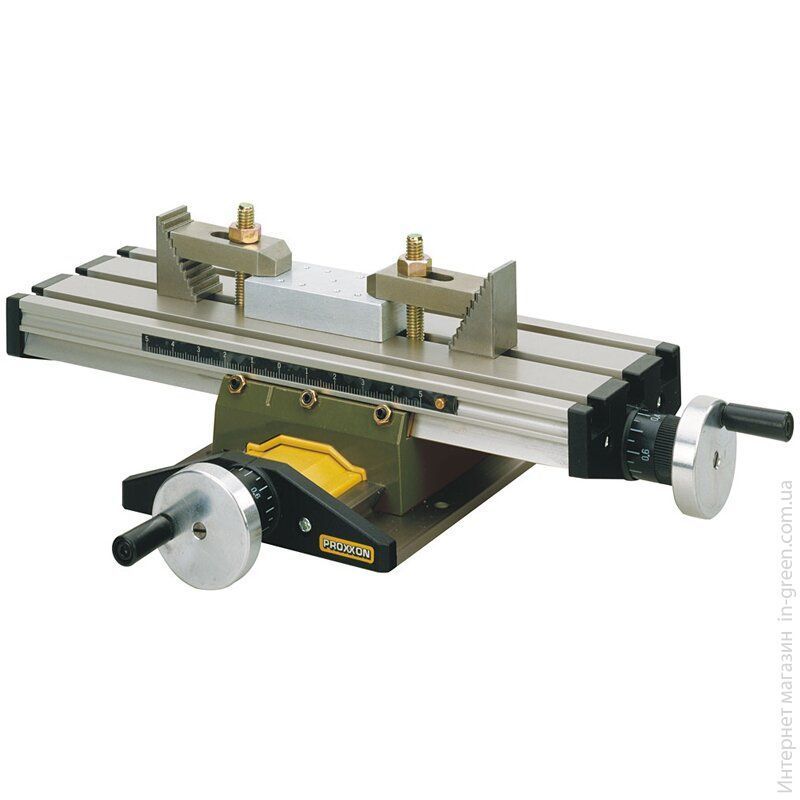

Координатный стол PROXXON KT 70: точное позиционирование для сверлильных работ
Координатный стол KT 70 — это немецкая точность, созданная для сверлильных станков и стоек. Он обеспечивает повторяемое позиционирование деталей при выполнении нескольких отверстий в одной заготовке, что экономит время разметки и снижает риск ошибок.
Конструкция и материалы
Стол изготовлен из литого под давлением алюминия — материал лёгкий, но достаточно жёсткий для точных работ. Рабочая поверхность размером 200×70 мм подходит для обработки небольших и средних деталей. Два микрометрических винта позволяют точно регулировать положение заготовки по осям X и Y с ходом 135 и 46 мм соответственно.
Совместимость и применение
KT 70 разработан специально для сверлильного станка PROXXON TBM 220 и сверлильной стойки MBS 140/S. Он особенно полезен при:
- Сверлении серии одинаковых отверстий в разных деталях
- Нарезании резьбы на точное расстояние от края
- Выполнении операций, требующих повторяемого позиционирования
- Работе с прототипами и мелкосерийным производством
Практические советы по использованию
Перед началом работы убедитесь, что винты микрометрических подач свободно вращаются. При переходе от одной серии деталей к другой делайте контрольное отверстие на обрезке материала — это гарантирует, что координаты установлены правильно. Стол лучше всего работает с лёгкими и средними нагрузками; для очень толстого материала используйте низкие обороты.
Технические параметры
- Размеры рабочей поверхности: 200×70 мм
- Ход по оси X: 135 мм
- Ход по оси Y: 46 мм
- Материал: литой алюминий
- Производство: Германия
- Совместимость: TBM 220, MBS 140/S
Часто спрашивают
- Можно ли использовать стол на других станках? Технически возможно, если у вас есть крепление для стола. Однако мы рекомендуем проверить совместимость патрона и хода вашего станка перед покупкой.
- Насколько точно позиционирует стол? Благодаря микрометрическим винтам достигается точность до 0,1 мм — достаточно для любительских и профессиональных работ.
- Как часто нужно обслуживать стол? Периодически протирайте винты от стружки и слегка смазывайте пластичной смазкой. Литой алюминий не требует специальной защиты от коррозии.
